米阳UPS6000W便携式交直流移动电源T6000 户外应急电源 车载电源

字号:|2013-04-27 11:47
  • 商品名称:米阳UPS6000W便携式交直流移动电源T6000 户外应急电源 车载电源 12V 48V 220V
  • USB输出电流:3.1A及以上,2.1A~3A,2.1A以下商品毛重:38.0kg
  • 汽车电压:其他
  • 电池类型:锂聚合物电池




LED灯为选配,需单独购买,支持太阳能、风能充电,但不带这两种充电器,需自己另配。

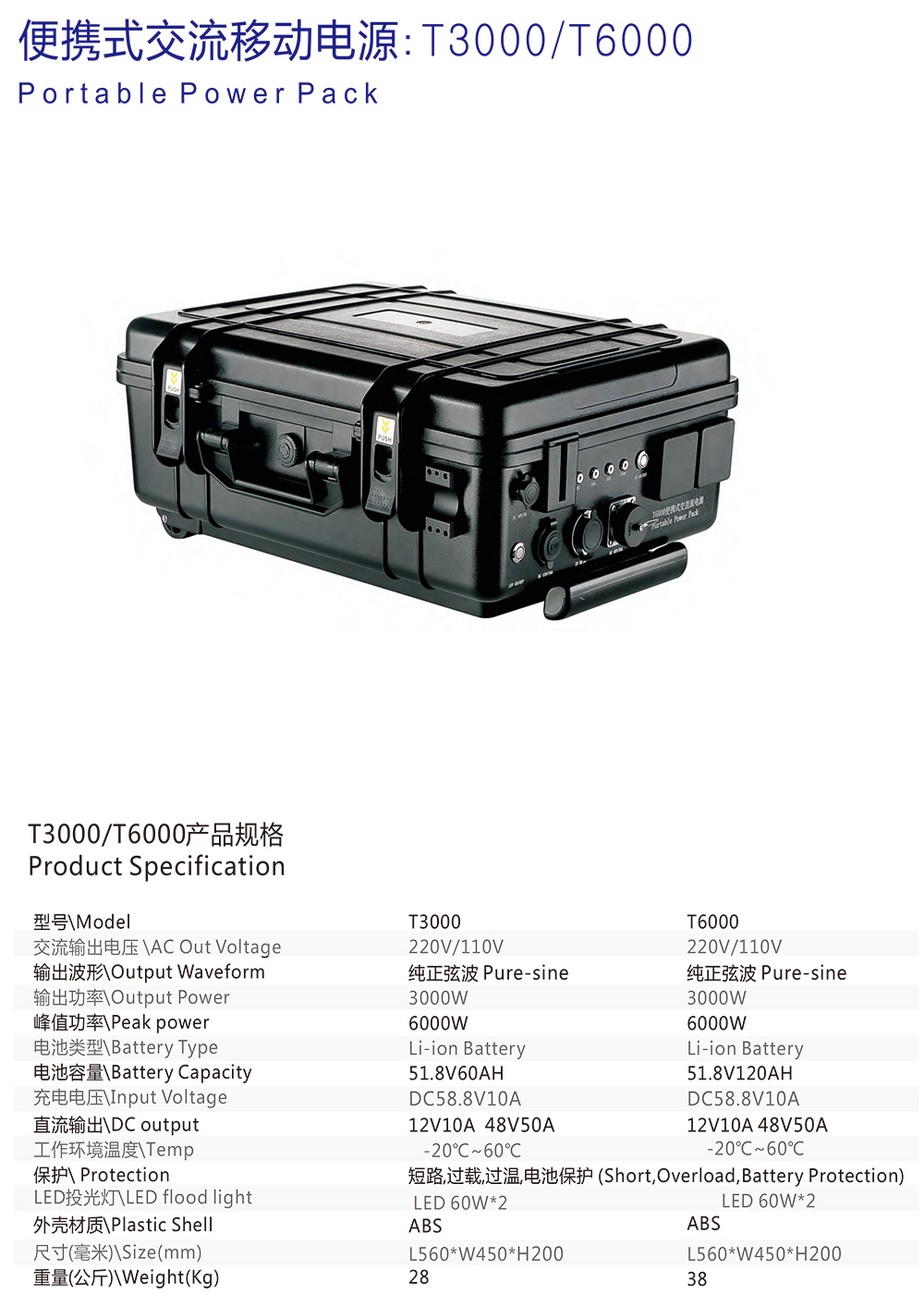

AC/DC便携式交直流电源规格说明
型号:PECRON – T6000 (51.8V109.2AH)













1 、产品介绍

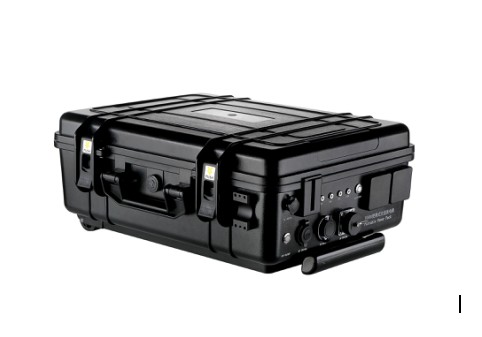

      PECRON-T6000是一款内置锂离子电池的便携式交直流电源装置,它拥有安全的锂离子电池和逆变转换技术,其重量轻 、容量高 、功率大,集多种功能于一身,方便拖拉携带,能为您提供方便的移动电源解决方案,它的容量为51.8V109.2AH/5667WH , 它具有的主要功能有:

      --220V/50HZ 纯正弦波交流输出(110V60HZ)

      --12V10A直流电源,48V3A&48V50A直流输出

      --电池电量显示

      --大功率LED应急照明泛光灯(选配)

      --太阳能等直流充电、市电充电

     PECRON-T6000 便携式交直流电源功率强劲,电量高达6000WH,拉杆箱设计方便携带,可应用于一系列的应急通信、电力抢修、勘探测绘、军事、消防救灾等场合以及广泛缺电的地区等。



    在使用本移动电源之前,请仔细阅读本电源规格书,并且与购买凭证一起保存以备将来参考使用。



    2 、技术规格:



NO.

型号:

T6000

1

持续输出功率

3000W

2

峰值功率

6000W

3

输出电压

AC纯正弦波 220V/50HZ 或者AC110V60HZ

DC 12V10A  48V50A

4

输出波形

纯正弦波

5

电池型号

3.7V2600mAh(14S42P)

6

电池容量

51.8V109.2AH

7

电池类型

锂离子电芯

9

充电时间

7 ~ 8H

10

锂电池寿命

>1000Cycle 70%

11

充电电压及电流

DC 58.8V  15A  太阳能72V

AC 80~260V  15A(充电器)

12

保护功能

过压、低压、过温、过载、交流短路保护

13

LED照明

60W*2 (选配)

14

工作环境温度

-20℃ ~ 60℃

15

产品尺寸

L560*W450*H200( mm )

16

外壳材质

UL94-V0 ABS

17

产品重量

38kg

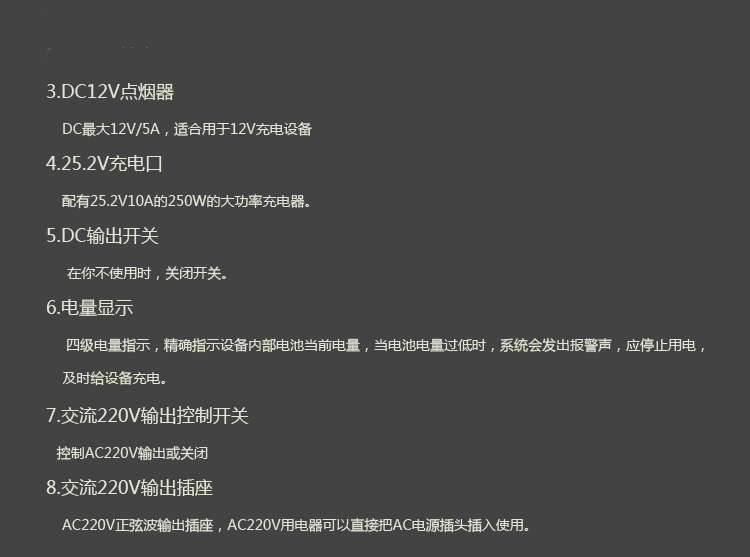

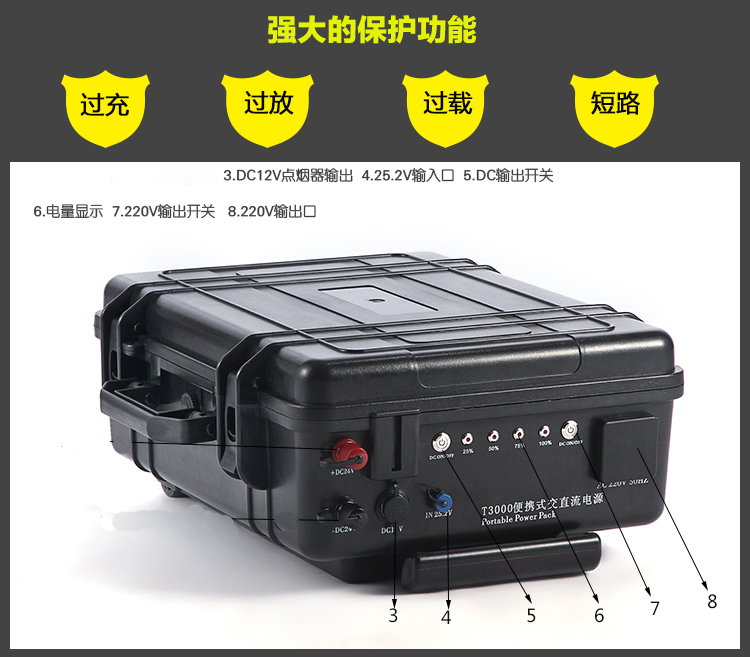

     3 、面板功能说明






◆ LED大功率泛光灯支架:本电源可以选配大功率LED泛光灯,此支架作为固定灯的作用。

◆ DC直流输出开关:直流12V的输出开关,打开开关,开关指示灯亮蓝色灯,直流DC12V输出开启,LED电量指示灯亮。关闭开关,电量指示灯关闭,12V输出关闭。此开关不可以控制直流48V的输出。

◆ DC48V3A直流输出口:输出口为常输出口,链接电池输出端(经过保护板),具有短路保护功能,无过流保护,接口为16mm的航空插头,1脚为正2脚为负。

◆ 直流12V输出口:12V恒压输出,电流10A,点烟器插座。

◆ 直流充电口:充电电压为DC58.8V,采用先恒流后恒压的方式,电流为20A,内部无限流功能。

◆ 电源电量指示灯: 显示电池的剩余电量,电量指示灯分别为25%、50%、75%、100%表示当前状态下电池的剩余电量为多少。充电时电量指示灯会递进式闪烁,在完全充电后指示灯全亮,随后全部熄灭。在开启AC开关或DC开关的情况下,电量指示灯均会开启。

◆ 交流输出开关:按下开关,开关蓝色指示灯亮,开启电池逆变器功能,AC交流输出端有AC交流输出。关闭开关,蓝色指示灯灭,AC交流输出端无输出。

◆ 交流输出口:AC交流输出口采用多功能交流插座,支持国标三插插头及两插插头,也支持英标、欧标等国家插头。输出电压为230V50HZ纯正弦波交流电,也可以依据客户要求输出110V60HZ。

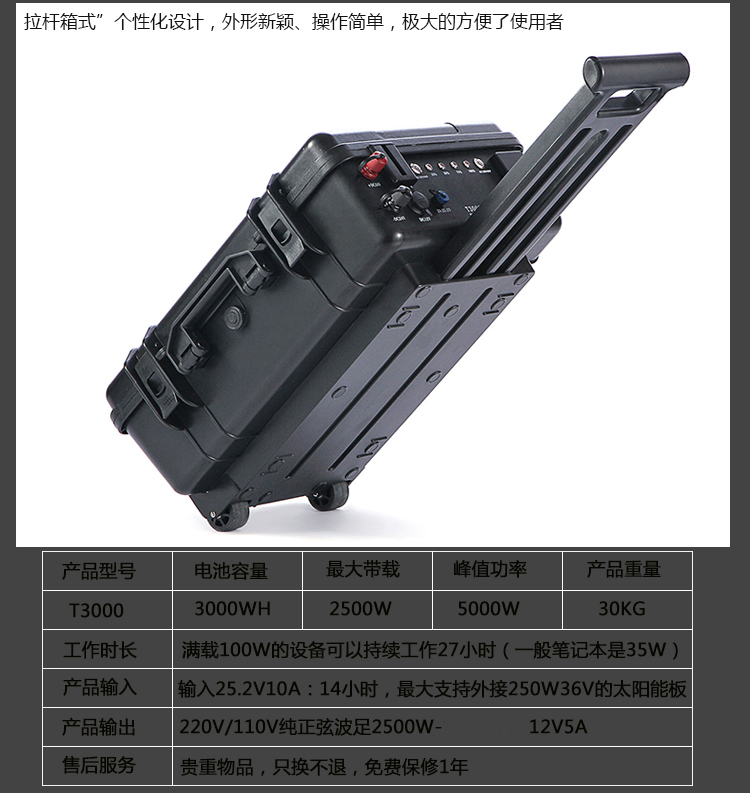

◆ 拉杆箱拉手:拉杆箱拖轮拉手,为保护的电源可靠性使用,请误在颠簸的路面使用拉杆,防止内部器件的震动损坏。

◆ 散热风扇: 当电源内部温度升高时,散热风扇自动开始工作。当电源内部温度降下来时,风扇停止工作。风扇启动温度点为55度,风扇停止工作温度点为45度。







NO.

组件描述

1

交流充电器,可通过市电插座为交直流电源充电。插头的标准可以依据出口的国家不同进行调整,中国默认发货为国标3插。充电模式CA/CV先恒流后恒压模式,充电电流为15A,输入电压有100~130V,200~240V,100~240V 50/60HZ选择。

2

16mm航空插头,1脚为正,2脚为负,在使用时请用万用表测试确保正负极正确,否则会烧坏负载。

3

WS32-4Pin航空插头,1和3脚为正极,2和4脚为负极。每Pin的过电流为上限50A,当长期使用50A大电流使用时,请并线使用。即1和3脚共为正极,2和4脚共为负极,保证大电流的情况下,连接器不发热。



 4 、环境条件:

NO.

测试项目

参数

单位

备注

1

工作温度

-20℃ ~ +60℃

请参考温度范围使用

2

存储温度

-5℃ ~ +45℃

请参考温度范围使用

3

湿度

45% ~ 85%

RH

请参考温度范围使用

4

冷却方式

风冷却

散热 ≥ 45℃

5

海拔高度

3500

M

6

MTBF

≥50000

H





5 、电气参数

5.1 ~ 5.2   输入规格

NO.

测试项目

参数

单位

备注

5.1

  交流输入(充电器)

5.1.1

额定电压

80V ~ 260V

V

(电压范围可以选择)

5.1.2

额定频率

50/60±3%

Hz



5.1.3

额定电流

8A/4

A



5.1.4

转化效率

≥86%



Vin=220V交流电源额定负载

5.2

  直流输入

5.2.1

电压

58.8V

V

太阳能电池板72V

5.2.2

电流

≤15

A



5.3 — 5.4  输出规格

NO .

测试项目

参数

单位

备注

5 .3

    交流输出

5.3.1

额定电压

220±10%

V



5.3.2

额定频率

50±3%

Hz



5.3.3

额定功率

3000

W



5.3.4

过载功率

3200

W

105%

5.3.5

谐波失真

<5%





5.3.6

转化效率

≥90%





5.4

    直流输出

5.4.1

直流输出电压

48

V

39.2V~58.8V

5.4.2

直流输出电流

50

A



5.4.3

直流输出电压

12

V

11V-13V

5.4.4

直流输出电流

10

A



5.6 ~ 5.7 保护说明

NO .

测试项目

参数

单位

备注

5.6

  锂电池过充、过放、过温、过载、短路保护

5.6.1

电池电压超荷

4.2 V

V

电路保护,AC=0

5.6.2

电池电压过低

<2.75V

V

电路保护,AC=0,

恢复时,电池电压为3.0V

5.6.3

温度过高

逆变器散热≥65℃

A

锁定,无输出电流,直到气温降低

5.6.4

负载超荷

5000

W

锁定,无输出,直到断开

5.6.5

输出短路

------

W

锁定,无输出,直到断开

备注

5.6.2  5.6.3  5.6.4 当处于保护状态,需关闭交流电流开关,再次开启时,直流输出将会开启。

6 、使用说明及注意事项

为确保PECRON-T6000电源安全运输,在你刚拿到PECRON- T6000电源时。电源是没有充满电量的或由于保证其安全运输,电源是处于低电量状态。如果需要使用,请为电源充满电后,再继续使用!

由于电池有自放电特性,以及控制板的待机损耗,当电源长期不用时,请充满电保存。

防止电池长期放置馈电而损坏。当长期放置再次使用时,需要将电源重新充电使用,因为电池的长期自放电,会导致显示屏显示的电量不准确。只有充电器充电转换为绿灯时,才表示电池100%充满。

6.1 工作环境

 交直流电源的运行环境

干燥

禁止水或其他液体物质侵入

阴凉

作业温度应该在保证在0到40℃之间

通风

确保散热,保证转换器周围至少5cm内气流通畅

安全

禁止在煤矿井下或汽油等易燃易爆品的环境里使用。



6.2 使用时注意事项

 在便携式交直流电源出厂前,我司就已经对电源的所有功能全部测试过,所以在初次使用本电源之前,应将电源电量完全充满之后再使用。



6.3 使用220V/50Hz交流电源的操作和注意事项

本便携式交直流电源能提供持续3000W的负载功率,小于此功率的交流负载都能在此电源上正常使用。在使用本交流负载前,请先确保本交直流电源的内置电池已充满电。

操作顺序:

步骤1:单按AC开关按钮或DC开关,查看电池剩余电量。




步骤2:检查负载工作电压和频率。

步骤3:检查负载功率,并确保它不超过T6000电源的额定功率。

步骤4:将交流负载的插头插入T6000电源插座。





步骤5:打开交流输出开关,开关指示灯亮,然后打开所使用负载的开关。



步骤6:在使用完电源后,按下OFF关闭电源交流输出。

步骤7:如果此时电源的电量用完或电量较低,请及时为T6000电源充电,方便下次使用。

注意:当你停止使用电源时,请务必关闭电源的交流输出开关。否则T6000 交直流电源将在高能源自消耗模式,消耗电源的储存电量。)



注意事项:

PECRON - T6000拥有220V纯正弦波交流输出,输出功率3000W,220V50HZ。使用前,请注意以下事项:

1 、电器的输入电压和频率必须是和PECRON-T6000一样。

2 、请确保电器的额定功率小于电源PECRON-T6000的输出功率。

* 如果做不到以上要求,电器将不工作或损坏。

* 如果电器的功率大于PECRON-T6000电源功率,请选择其他更大功率的便携式电源。

备注:由于有些电器在开机时,其消耗的功率往往大于其额定功率,如感性负载设备启动电流一般为其额定功率的6~8倍,节能灯启动功率为其额定功率的几十倍,他们的启动功率大于本交直流电源所承受的即时上限功率,从而触动电源的过载保护,导致电源输出关闭。PECRON-T6000具有过载保护,短路保护,过温保护和过压保护等功能。

3 、当发生以下情况时,T6000 交直流电源将停止输出,有效保护电器:

①、当外部电器负载超过电源额定负载。

②、交流输出或电器负载短路。

③、电源内部温度过高。

④、内部电池电量不足。



6.4 如何使用12V/48V直流电源及注意事项

PECRON-T6000 交直流电源的12V直流输出是点烟器套筒,开启12V开关,DC12V就会就会有输出,电流指示灯亮。点烟器上限电流为10A,过载电流11A,无限流输出功能,具有短路保护。






DC48V输出是链接电池的直接输出(过保护板),无需开关开启的常输出。在接负载使用时,请使用附带的航空插头连接头接好需要的线缆后,再插入对应的连接器插头。请勿在链接连接器的情况下接线。



注意事项:

1. 12V直流输出口,通过的上限电流为10A。

2. DC48V3A无过流保护功能。

3. DC48V直流输出时,电量指示灯不显示。



6.5 如何使用LED应急照明灯

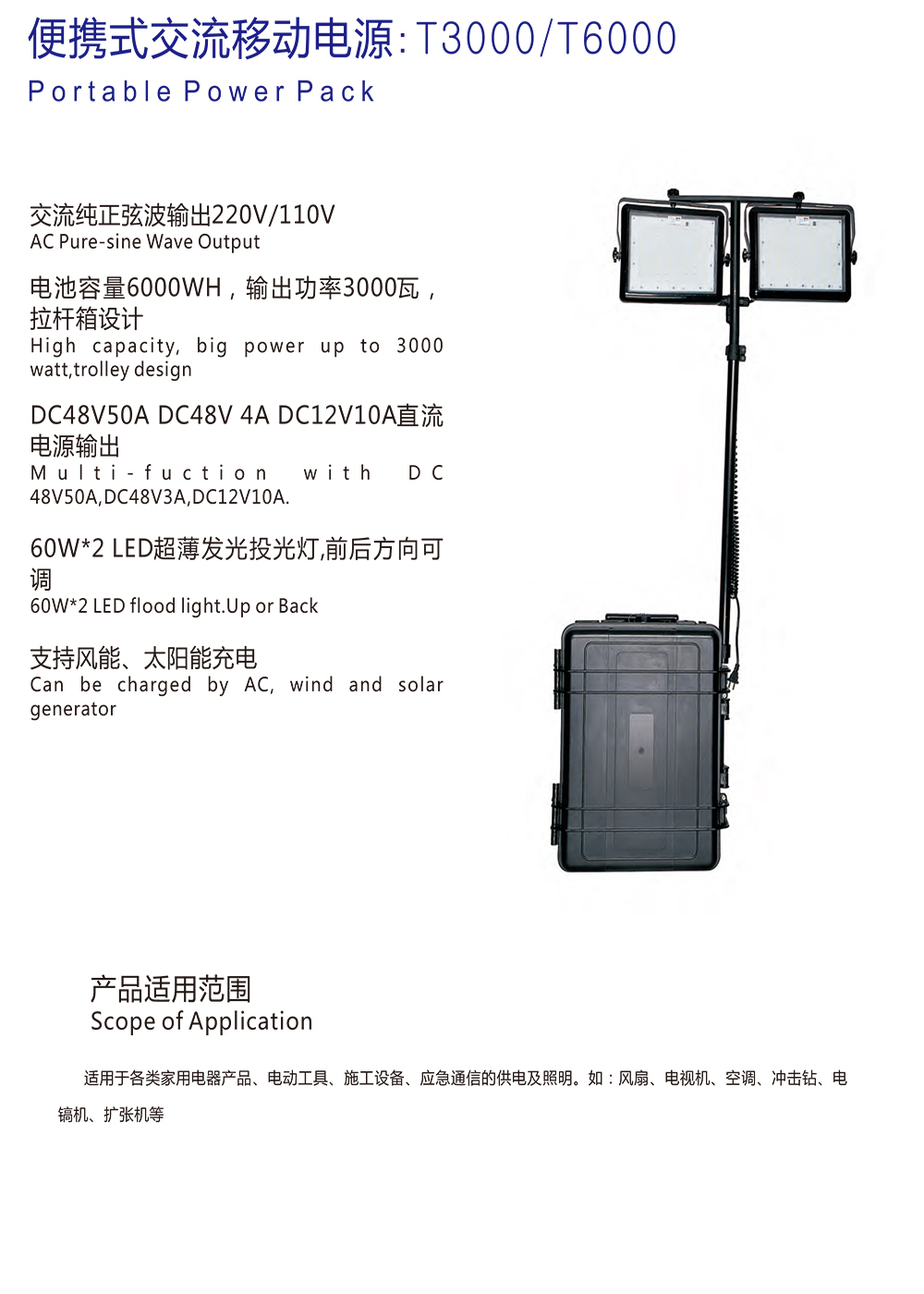

LED应急照明灯为60W*2,总计120W功率,采用交流220V供电。外接2米高伸缩杆,先将支架插入电源侧部的支架托,再将灯头挂在伸缩杆头部,用螺钉固定好LED灯盘。如下图所示:




插入220V交流输出插座,开启AC交流开关,即可以工作。LED灯板的角度可以上下左右调节,依据需要调整角度即可。



7 、如何给交直流电源充电

PECRON - T6000电源的额定功率为3000W,电池容量是51.8V 109.2AH , 现阶段我们可以用以下二种方式给电源电池充电:

7.1 交流充电器充电操作及注意事项

操作步骤:

①卸载所有的负载电器并且关闭交流输出开关。

②将交流充电线插入交直流电源插座。

③将充电器的另一端插入交流市电电源插座。

④处于充电状态时,绿色充电模式显示灯不断闪烁。当绿色显示灯变成稳定点亮状态(100%)时,表示充电完成。

注意:

交流充电器的上限电流为51.8V20A,禁止使用非本公司生产的充电器为电源充电。



7.2 利用太阳能充电

操作步骤:

②  检测太阳能电池板正负极连接线是否正确。

② 将连接线连接到检查后的72V太阳能电池板,另一端插入电源直流输入插座。



注意:

1、在使用太阳能板充电时,请注意端子正负极的连接,禁止反接

2、太阳能电池板需是72V,充电电流小于20A即可.



8 、基本测试显示



8.1  220V交流输出测试







8.2 直流48V输出测试










8.3 直流12V输出测试





9 、常见问题及解决方法



问题

原因

解决方法

按任何开关,指示灯无显示,

内部电池无输出

给电源充电

按下AC开关,无交流输出

内部电池无输出

给电源充电

工作时,电源突然断电且报警

负载功率超过电源额定功率,导致电源 过温保护

关闭AC交流开关,等待电源内部温度降下来后 再使用,并且减小负载使用功率

在充电时,LED灯闪烁,但没有显示电量的增加

AC插头接触不良或充电器损坏

重新插拔几次AC插头或换一个新的充电器

12V或48V直流耗能快

AC开关处于打开状态,待机电流过大,消耗电源电量

直流输出过程中关闭交流开关

蜂鸣器响(报警)

内部电池电量即将放完,电源将很快停止工作

给电源充电

用太阳能电池板不能完全充满电

大功率充电器,电压太高

选择较小的太阳能电池板,使充电电流小于20A

LED应急照明灯不亮

灯泡已烧坏

更换相同规格的灯泡

过载保护

用电器功率超过交直流电源的额定功率

拔下电器,确保接入电器的功率小于3000W



 10 、包装及配件清单







NO.

包装清单

数量

1

PECRON-T6000电源

1

2

产品充电器及电源线

1

3

产品使用说明书

1

4

航空插头

1



总重量(kg) : 40KG

外箱尺寸(mm) : 640mm*530mm*300mm

包装数量(pcs ): 一箱一台电源
